T40 VROC RAID 安装Windows 2016

T40 VROC RAID 安装Windows Server 2016（ST:7QDRYH2）

1. VROC介绍

2. 配置VROC方法

3. 使用Rufus创建支持UEFI启动的Windows Server 2016启动镜像

4. 使用U盘安装Windows Server 2016系统

1.VROC介绍

英特尔®虚拟RAID（英特尔®VROC）是一款企业级混合RAID解决方案，英特尔®VROC利用英特尔®VMD实现更简单的RAID解决方案。
Windows Software User Guide: https://www.intel.com/content/dam/support/us/en/documents/memory-and-storage/ssd-software/Windows_VROC_User_Guide.pdf
Linux Software User Guide:https://www.intel.com/content/dam/support/us/en/documents/memory-and-storage/ssd-software/Linux_VROC_6-0_User_Guide.pdf

2.PowerEdge T40 配置VROC方法

开机，按F12键，进入启动菜单，如下图：

使用向上/向下箭头选择 “Device Configuration”选项，然后按Enter键，进入VROC界面配置阵列。

注意：当机器只接一块硬盘的情况下默认硬盘是non-raid 模式，无法转换为raid 模式，无法配置单盘raid0，请直接使用AHCI即可；当机器接了两块或以上硬盘，才能进行VROC RAID配置的操作。

在此示例中，使用两块SATA 1TB硬盘创建2个RAID1卷，并安装Windows Server 2016。

1. 使用向上/向下箭头移动高亮显示条，选择 " Create Virtual Drive " 选项，按Enter键进入到阵列配置界面。

2. 使用向上/向下箭头移动，高亮显示 "Name”，按Enter键选择，可编辑卷的名字，编辑好后按Enter键完成操作。

3. 使用向上/向下箭头移动高亮显示条，选择“RAID Level” 阵列级别，并按Enter键，根据实际需求选择所需要的阵列级别，我们选择RAID1后按Enter确认。（这里显示的阵列级别与服务器当前所安装的物理磁盘数量相关，仅能显示当前配置支持的阵列级别）

4. 添加 RAID 阵列中的物理硬盘。使用向上/向下箭头移动高亮显示条选择硬盘，再按Space（空格）或Enter键进行选择，选中的硬盘后面会有一个"x"的标记。

5. 选定物理硬盘后,使用向上/向下箭头高亮显示" Capacity "，按Enter键，默认显示当前虚拟磁盘的容量大小。如果要创建两个卷可在这里修改大小（单位为GB）,例如这里输入200，按Enter键。

6. 确认配置后，使用向上/向下箭头高亮显示"Create Volume "，按Enter键。

7. 创建好一个卷后，使用向上/向下箭头高亮显示"Create RAID Volume" 会出现如下界面，按照上面的步骤进行命名和RAID级别选择，硬盘默认勾选，大小默认使用剩余空间。确认配置后，使用向上/向下箭头高亮显示"Create Volume"，按Enter键即可。

8. 完成后如下图可以看到有两个卷。

9. 确认后按F4键，选择"YES"保存并退出。

3.使用Rufus创建支持UEFI启动的Windows Server 2016启动镜像

Rufus是一款开源免费使用的启动盘制作工具，可创建大于4GB 的ISO镜像UEFI启动盘，

下载地址：https://github.com/pbatard/rufus/releases/download/v3.11/rufus-3.11p.exe

T40 不支持使用Legacy BIOS启动内部磁盘，请务必确保启动盘支持UEFI引导。

第一次运行Rufus将提示是否检查更新，点击“否”即可进入主界面。

1. 选择所需要制作成启动盘的U盘设备；

选择Windows Server ISO文件；

绿框内的内容将全部自动生成，请确认是否一致；

点“Start” 开始制作，制作前请确保U盘内没有数据。

2. 提示U盘内所有数据都将被清除，请提前备份好U盘内数据。

3. 等待ISO写入

4. 启动盘制作完毕后提示，该启动盘在UEFI模式下需要在BIOS中禁用Secure Boot才能启动。

4.使用U盘安装Windows Server 2016系统

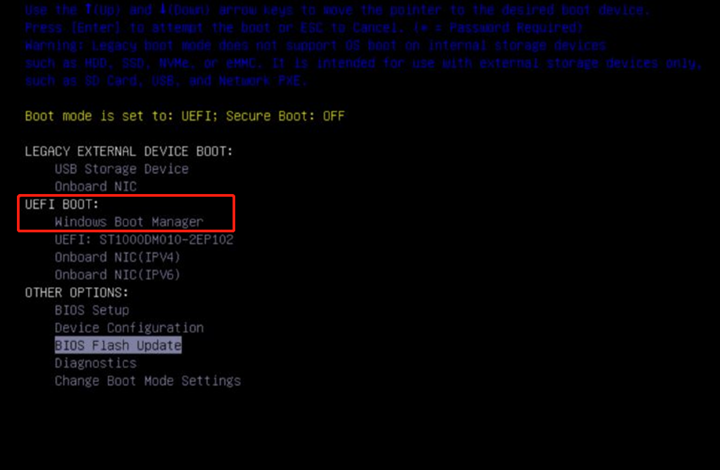

1. 将制作好的U盘，插入T40服务器USB接口，开机，敲击键盘的F12按钮，进入启动菜单。

确认启动模式为UEFI，安全启动为OFF，从UEFI BOOT列表中选择使用Rufus创建的Windows Server系统安装UEFI引导U盘

2. 从U盘引导后，自动加载系统文件

3. 选择所需要的“语言版本”，然后点击“下一步”继续。

4. 选择 “现在安装”，开始安装Windows操作系统。

5. 基于不同的版本的镜像，如出现激活Windows界面请输入“产品密钥”并单击“下一步”按钮继续，如不需要在安装阶段激活，请点击“我没有产品密钥”跳过该界面，待系统装完之后，再从系统中完成激活。

6. 请选择需要安装的操作系统具体版本，我们常用的Windows操作系统需要选择带有“桌面体验”这个版本，然后点击“下一步”继续。

7. 阅读微软声明和许可条款，并勾选“我接受许可条款”，然后点击“下一步”继续。

8. 点选“自定义：仅安装Windows（高级）”：

9. Windows Server 2016系统默认能直接识别到硬盘，选择刚刚创建的OS卷进行系统安装，这里我们选择驱动器0 200G 直接点下一步，Windows 安装程序会自动创建所需要的UEFI启动分区等信息，并自动开始系统安装。

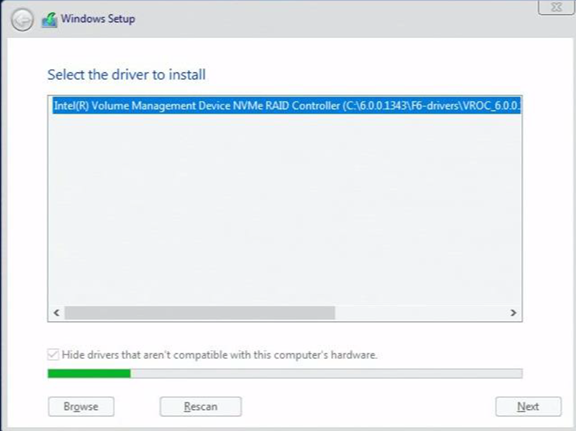

若在此界面若无法识别到硬盘，需要手动加载阵列卡驱动：
